1SFA664001R1001 TVOC-2-240 Lichtbogenüberwachungsgerät ABB

🔹Kurzübersicht

Kurzbeschreibung

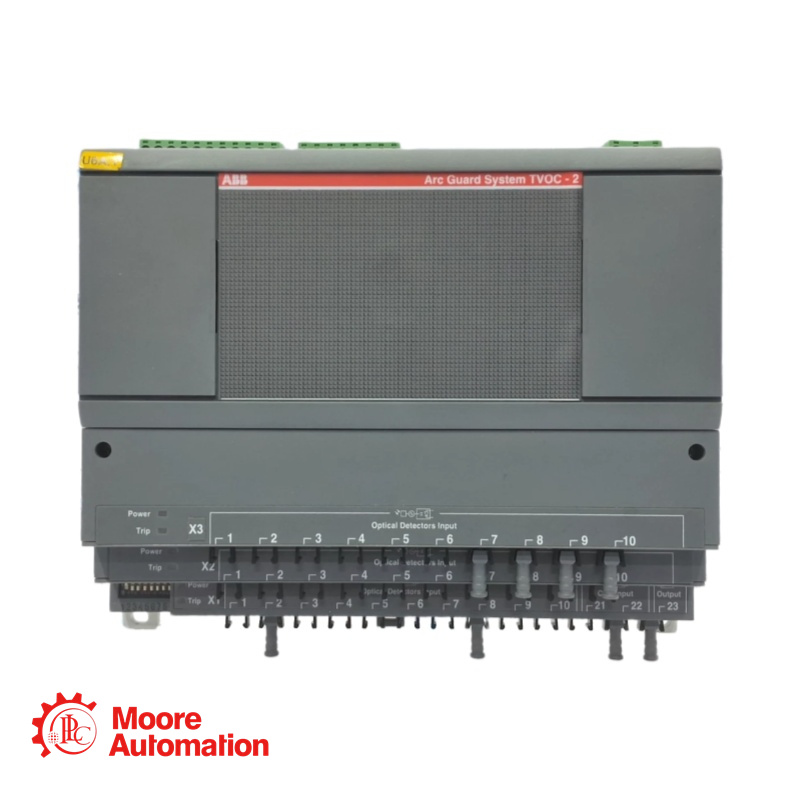

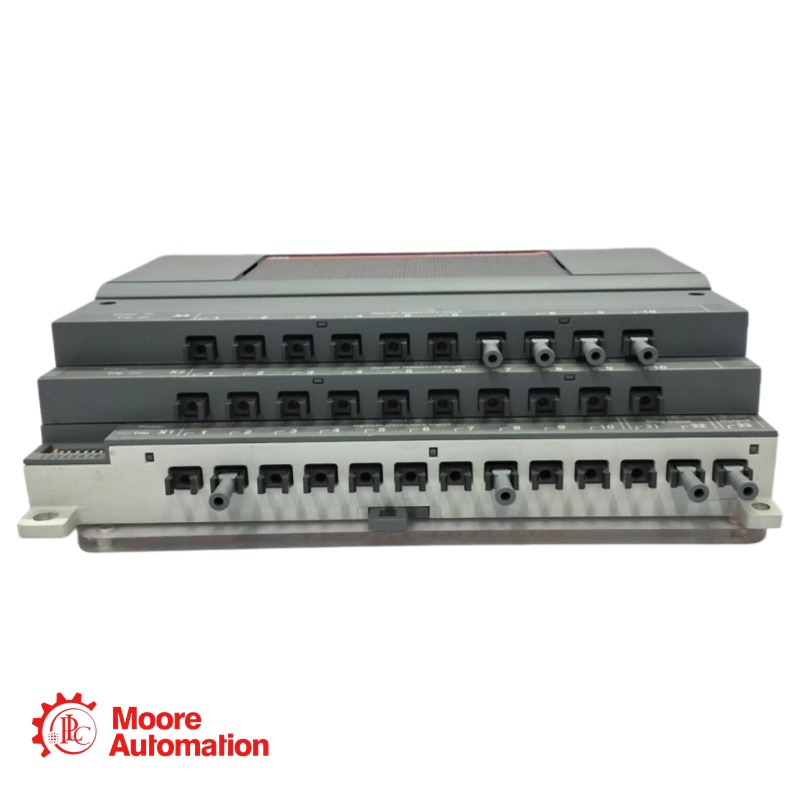

Das Lichtbogenschutzsystem TVOC-2 ist ein Lichtbogenschutzrelais, das Lichtbogenfehler minimiert und so Personen und Anlagen schützt. Die Lichtbogenüberwachungseinheit ist die Haupteinheit des Systems. Sie erkennt das Licht eines Lichtbogens und sendet über die schnellen IGBT-Kontakte innerhalb von 1 ms ein elektrisches Signal an einen nahegelegenen Leistungsschalter, der den Stromkreis unterbricht und den Lichtbogen löscht. Die Lichtbogenüberwachungseinheit verfügt über 10 Detektoreingänge und kann bei Bedarf bis zu drei Leistungsschalter mit Zonenauswahl auslösen. Bis zu zwei Erweiterungseinheiten können die Anzahl der Lichtdetektoren auf 30 erhöhen. Die Einheit beinhaltet ein HMI, das außen an der Tür angebracht werden kann. Die Detektoren sind in verschiedenen Längen erhältlich und passen somit in komplette Schaltanlagen. Versorgungsspannung: 100–250 V DC oder 100–240 V AC, 50/60 Hz. Zum Zubehör gehören Strommesseinheit, Glasfaserkabel, Kabelbinder usw.

Highlights

Ultraschnelle Reaktionszeit: Schaltet die IGBT-Halbleiterkontakte in etwa < 1 ms nach Lichterkennung, wodurch Standard-Schutzverzögerungen außer Kraft gesetzt werden, um die Lichtbogenenergie zu minimieren.
Funktionale Sicherheit zertifiziert: Hardwarebasiertes Sicherheitsintegritätsniveau SIL-2 gemäß IEC 61508 und IEC 62061, entsprechend Performance Level d (EN ISO 13849-1).
Erweiterbare Architektur: Unterstützt bis zu 30 optische Detektoren mithilfe zusätzlicher Erweiterungsmodule (TVOC-2-E1 oder TVOC-2-E3) für eine umfassende Kabinenabdeckung.
Integrierte HMI (Mensch-Maschine-Schnittstelle)Ausgestattet mit einem grafischen LCD-Display und einer Tastatur zur einfachen Konfiguration, Protokollierung von Ausfällen (mit Zeit-/Datumsstempel) und Selbstdiagnose-Fehlerprotokollen. Das HMI ist für die Montage an einer Schaltschranktür geeignet (Schutzart IP54).
Modbus RTU-KommunikationDie COM-Modulvariante (TVOC-2-240-C) bietet Statusaktualisierungen in Echtzeit und Fernkonnektivität über das Modbus RTU-Protokoll.
Zonenselektivität: Konfigurierbare DIP-Schalter ermöglichen es dem Gerät, bestimmte Leistungsschalter (bis zu 3 IGBT-Ausgänge) je nach dem spezifischen Sensor, der den Lichtbogen erkennt, auszulösen.

🔹Wichtige technische Daten

Bemessungsbetriebsspannung (Us): 100–240 V AC (50/60 Hz) / 100–250 V DC
Spannungstoleranz: Wechselstrom: -20 % / +10 %; Gleichstrom: -25 % / +30 %
Leistungsaufnahme: 5 W
Auslöseausgänge: 3 x IGBT-Halbleiter (NO), 250 V AC/DC, 30 A / 0,2 s
Signalrelais: 2 x CO (K2, K3), 5 A, 250 V AC/DC
IRF-Alarmrelais: 1 x CO (K1) Selbstüberwachung, 5 A
Detektoreingänge (Basiseinheit): 10 optische Eingänge (erweiterbar auf 30)
Maximale Kabellänge des Detektors: 30 m (Standard) / 60 m (mit TVOC-2-E3)
Betriebstemperatur: -25 °C bis +70 °C (Dauerbetrieb)

🔹Anwendungsgebiete

StromverteilungssystemeSchutz von Schaltanlagen, Verteilerkästen und Stromschienenfächern.
Industrielle Automatisierung: Schutz von Motorsteuerzentren (MCC) und Stromversorgungen der Produktionslinie.
Rechenzentren: Sicherstellung der Betriebskontinuität durch Minderung der Störlichtbogenrisiken in kritischen Stromversorgungspfaden.
Erneuerbare Energien und Infrastruktur: Wind-/Solarenergie-Sammelsysteme, Pumpstationen und Seeschiffe.
Schwerindustrie: Bergbau, Metallverarbeitung und Chemieanlagen mit anspruchsvollen elektrischen Umgebungsbedingungen.
