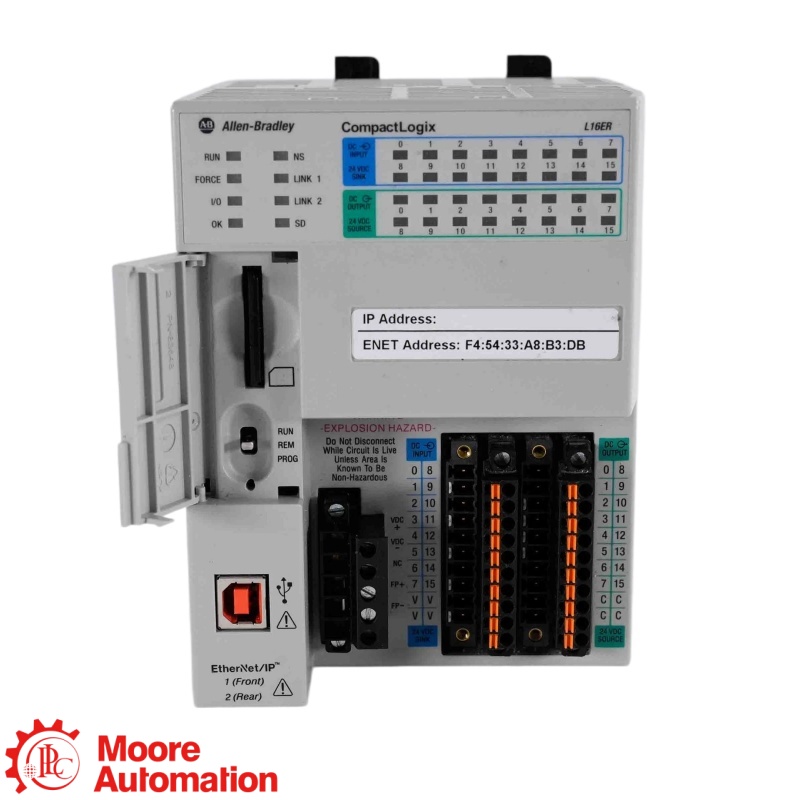

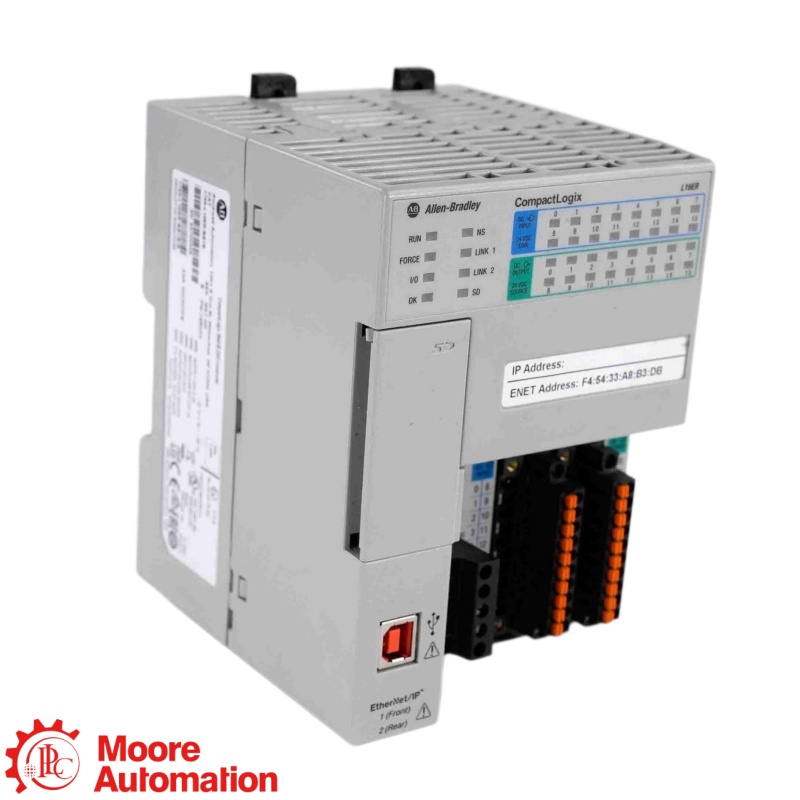

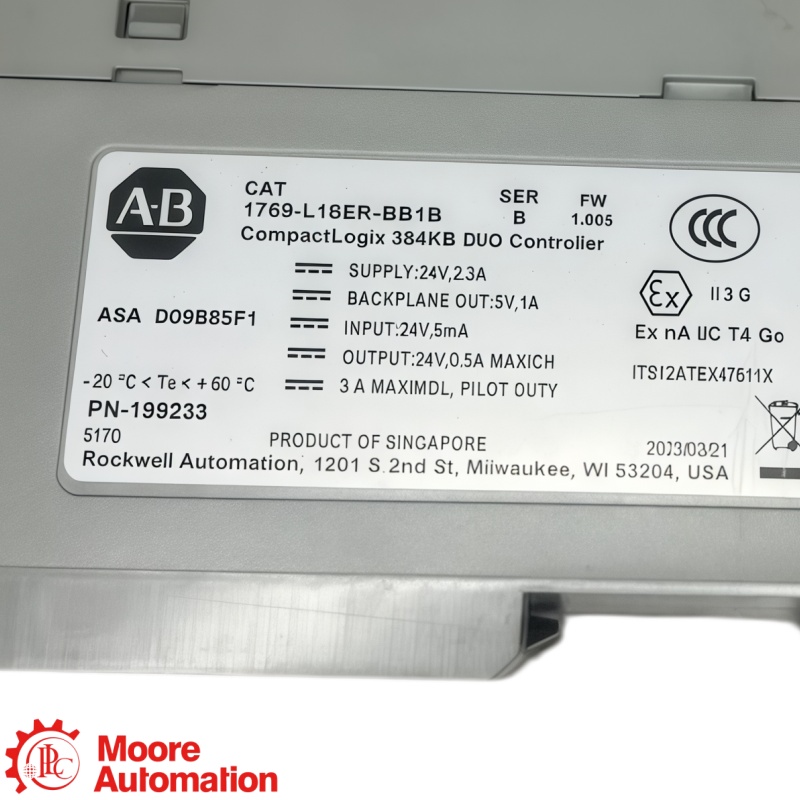

1769-L16ER-BB1B CL 5370 L1 Controller

1769-L16ER-BB1B Der CL 5370 L1-Controller führt Logix-Maschinensteuerungsprogramme aus, verarbeitet 16 integrierte DC-Eingänge und 16 integrierte DC-Ausgänge und kommuniziert über EtherNet/IP. Er verfügt über 384 KB Benutzerspeicher, zwei DLR-fähige Ethernet-Ports und unterstützt bis zu sechs POINT I/O-Erweiterungsmodule. Er benötigt eine geeignete 24-V-DC-Stromversorgung, kompatible 1734 POINT I/O-Hardware und eine zur installierten Firmware passende Studio 5000-Version.

1769-L16ER-BB1B Es werden zwei RJ45 EtherNet/IP-Ports als ein integrierter Switch für lineare oder Device Level Ring-Verkabelung verwendet. Die Ports übertragen denselben Netzwerkverkehr des Controllers, anstatt zwei isolierte Controller-Schnittstellen zu erstellen. Das Netzwerkdesign muss die maximale Anzahl von vier konfigurierten EtherNet/IP-Knoten des Controllers nicht überschreiten und den Regeln der gewählten linearen oder DLR-Topologie entsprechen.

1769-L16ER-BB1B Bietet 16 integrierte digitale 24-V-DC-Eingänge (Stromsenke) und 16 integrierte digitale 24-V-DC-Ausgänge (Stromquelle) für direkte Maschinensignale. Diese Kanäle sind Teil der Basiskonfiguration des Controllers und arbeiten mit der optionalen POINT-I/O-Erweiterung zusammen. Vor der Verdrahtung oder dem Austausch prüfen Sie bitte die Feldspannung, die gemeinsamen Anschlüsse, die Logik der Stromsenkeneingänge und die Lastanforderungen der Stromquellenausgänge.

1769-L16ER-BB1B Die lokale Maschinen-E/A wird über den POINT-Bus mit bis zu sechs kompatiblen 1734 POINT-E/A-Modulen erweitert und im Logix Designer-Projekt werden bis zu vier EtherNet/IP-Knoten unterstützt. Diese Kapazität ist katalogspezifisch begrenzt. Projekte, die mehr lokale Module oder Netzwerkknoten benötigen, müssen daher eine Controller-Konfiguration mit höherer Kapazität verwenden.

1769-L16ER-BB1B Es handelt sich um einen Standard-CL-5370-L1-Controller ohne integrierte CIP-Bewegungsachsen. Seine Konfiguration ist für Logik, eingebettete digitale E/A, POINT-E/A-Erweiterung und EtherNet/IP-Kommunikation ausgelegt. Anwendungen, die integrierte Bewegungsfunktionen benötigen, sollten anhand einer bewegungsfähigen Katalognummer wie z. B. 1769-L18ERM-BB1B und der erforderlichen Antriebs-/Firmware-Kombination geprüft werden.

1769-L16ER-BB1B Das System bietet 384 KB Benutzerspeicher für das Logix-Projekt und verwendet eine industrielle Secure Digital-Karte für Backup, Datenübertragung und Firmware-Operationen. Die Standardkonfiguration wird mit einer 1-GB-Karte (1784-SD1) ausgeliefert und unterstützt die 2-GB-Option (1784-SD2). Projektgröße, Controller-Firmware und SD-Karten-Image müssen vor der Wiederherstellung mit dem Zielcontroller übereinstimmen.

1769-L16ER-BB1B Das Gerät ist vom Hersteller als aktiv geführt und bleibt ein CL 5370 L1-Controller mit 384 KB Speicher. Ein Ersatzgerät muss weiterhin mit der Hardware-Serie, der Firmware-Version, der Kompatibilität mit Studio 5000 Logix Designer und dem gespeicherten Projekt übereinstimmen. Gehen Sie nicht davon aus, dass ein anderes Gerät mit der Katalognummer 1769-L1 als direkter Ersatz geeignet ist, da sich Speicher-, Knoten-, Bewegungs- und Erweiterungsgrenzen unterscheiden.

1769-L16ER-BB1B Vor der Verwendung zur Wiederherstellung der Steuerung, der integrierten E/A und der EtherNet/IP-Kommunikation muss die genaue Controller-Einheit überprüft werden. Bestätigen Sie die Eingangsspannung (10–28,8 V DC), die Feldstromversorgung, die Verdrahtung (16 Eingänge/16 Ausgänge), die Anzahl der POINT-E/A-Module, die Anzahl der EtherNet/IP-Knoten, die Netzwerktopologie, die Montageart, die Anforderungen an die hintere Stoßstange, die Controller-Serie, die Firmware und den Projektspeicher. Jede Abweichung kann den Start verhindern oder zu unsicherem E/A-Verhalten führen.
